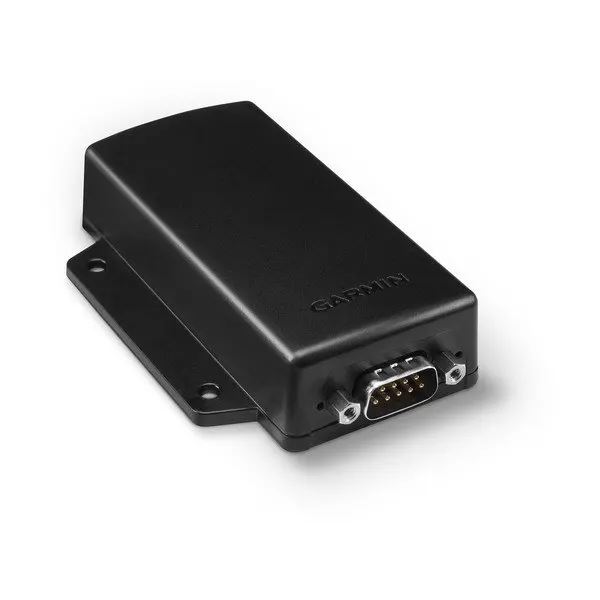

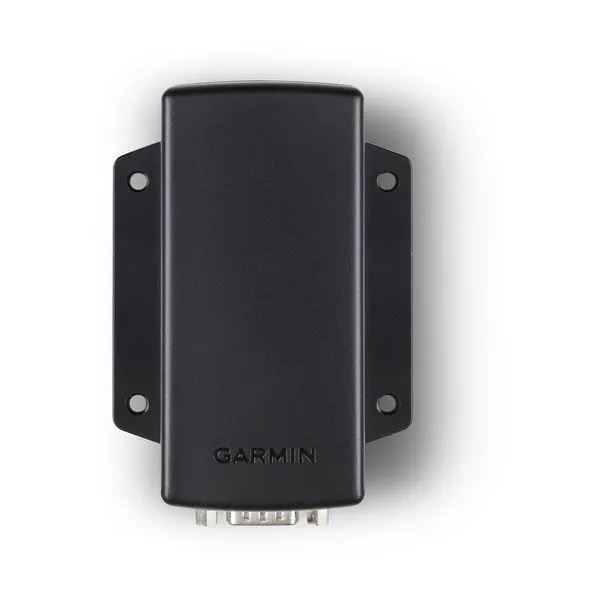

Garmin GMU 11 je kompaktní tříosý polovodičový magnetometr určený pro přesné měření magnetického pole Země a poskytování údajů o magnetickém kurzu systému avioniky. Pracuje jako součást systému ADAHRS a poskytuje přesné informace o magnetickém směru letadla pro kompatibilní zobrazovací jednotky Garmin.
Díky měření ve třech osách dokáže GMU 11 vyhodnocovat směr i intenzitu magnetického pole a poskytovat tak spolehlivý zdroj magnetického kurzu pro moderní elektronické přístroje.
Magnetometr je určen pro vzdálenou instalaci mimo hlavní avionické vybavení. Typicky se instaluje do křídla, ocasní části nebo jiné vhodné části letadla, kde je minimalizováno působení elektromotorů, elektrických vodičů a dalších zdrojů magnetického rušení.
Hlavní výhody:
- tříosý digitální magnetometr s polovodičovým snímáním
- přesné měření magnetického pole Země
- poskytuje údaje o magnetickém kurzu pro systém ADAHRS
- kompatibilní se systémy Garmin G3X, G3X Touch a G5
- kompaktní a lehká konstrukce
- nízká spotřeba elektrické energie
- možnost instalace ve čtyřech základních směrech vůči podélné ose letadla
- vhodný pro moderní avionické instalace v experimentálních i schválených konfiguracích podle příslušné instalační dokumentace
GMU 11 je určen pro použití s kompatibilními systémy Garmin, zejména:
- Garmin G3X
- Garmin G3X Touch
- Garmin G5
V systému G3X poskytuje GMU 11 magnetické údaje pro Garmin GSU 25 ADAHRS. U konkrétní instalace je vždy nutné ověřit kompatibilitu dané avionické konfigurace a požadavky příslušné instalační dokumentace Garmin.
Technické údaje
| Parametr | Hodnota |
| Typ | 3osý digitální magnetometr |
| Napájení | 9–32 V DC |
| Maximální odběr | 100 mA |
| Šířka | cca 69,6 mm |
| Výška | cca 23,6 mm |
| Hloubka | cca 96,0 mm |
| Hmotnost jednotky | cca 72,5 g |
| Instalace | vzdálená, mimo zdroje magnetického rušení |
